今天为大家介绍一种简单的画法：使用大家常用的Graphpad Prism绘制对称条形图。本教程的学习重点是坐标轴刻度标签的自定义。

数据准备

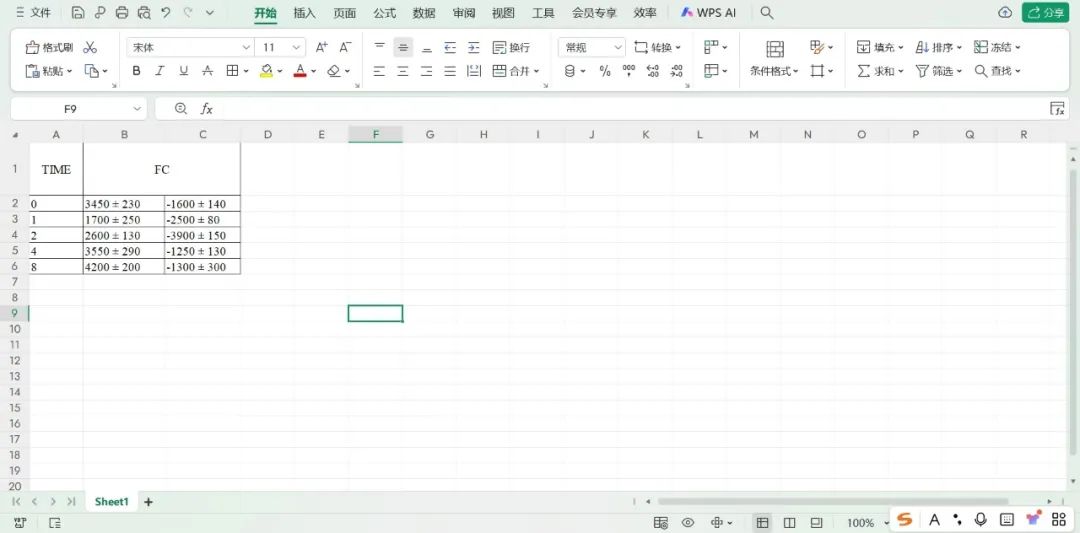

        范例数据如下：

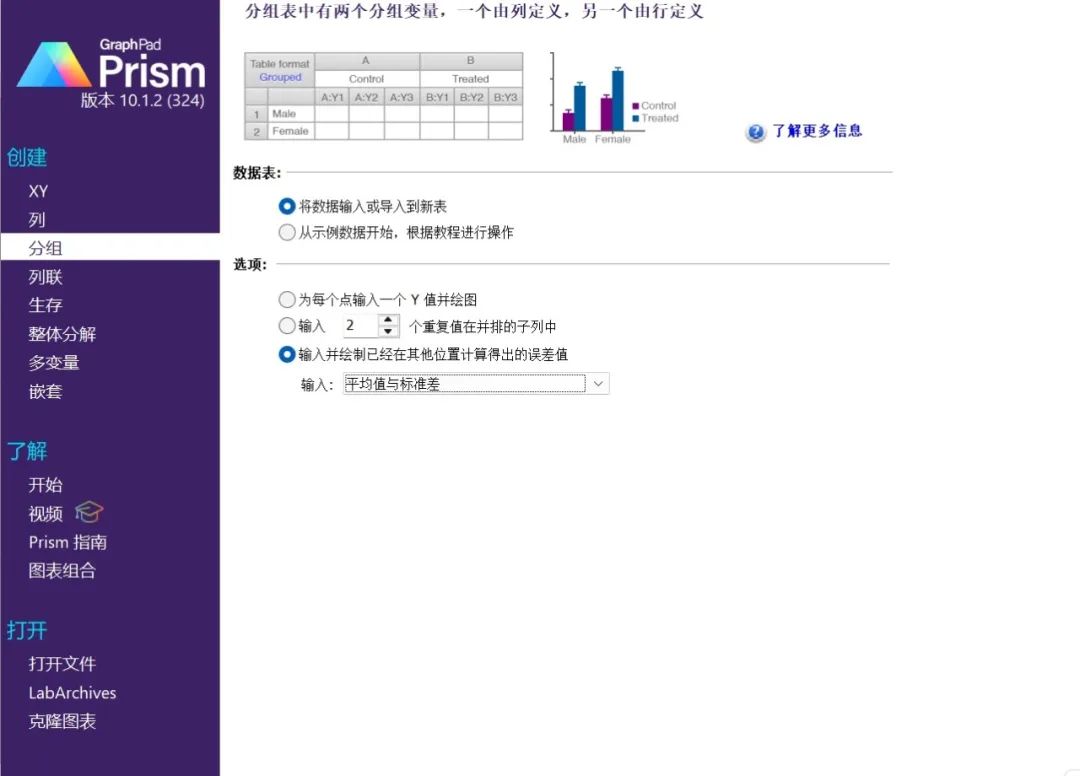

        打开软件后，可以通过双击窗口的灰色区域或点击Prism（棱镜）图标旁的小三角来新建工程文件。在弹出的向导窗口中，选择表格类型为"分组"，并根据需求选择X、Y数据的类型，这些数据应为已经计算好的数值，具体操作如下图所示：

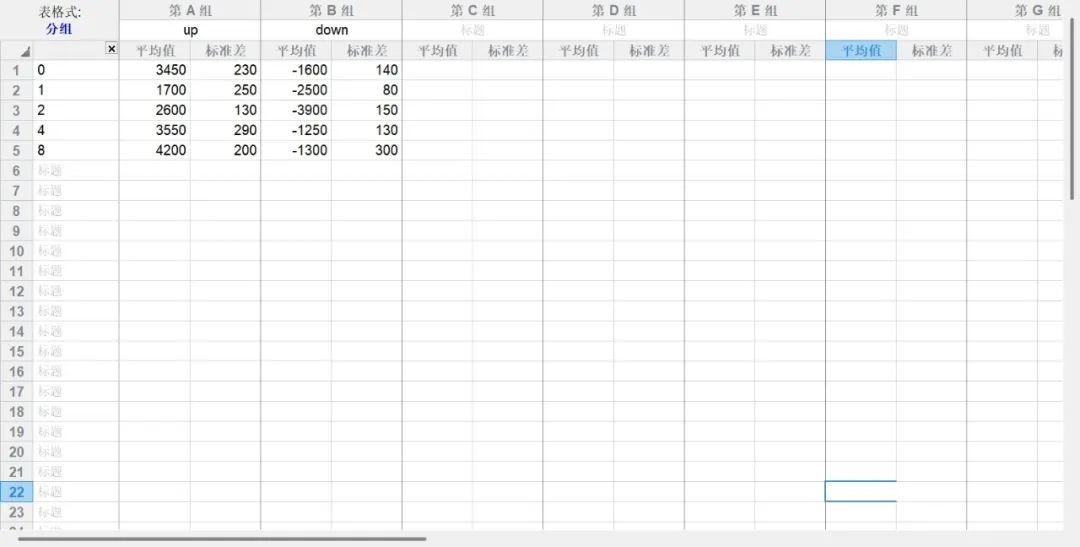

        然后重新组织数据表格，如下：

图表调整

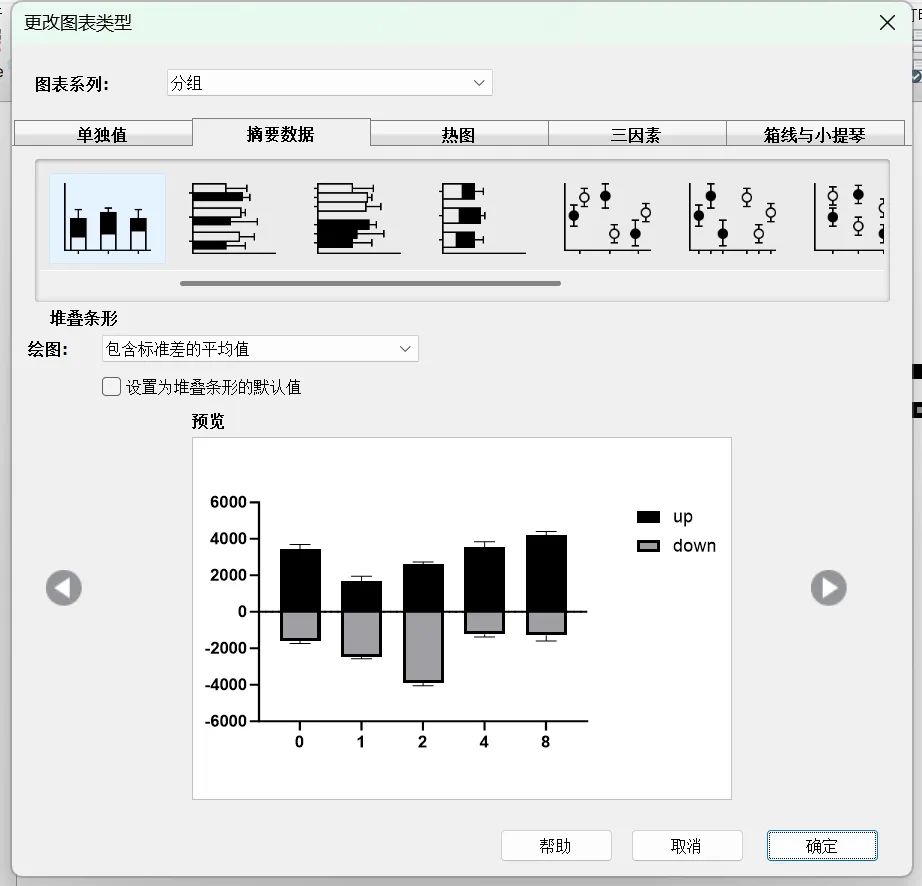

        表格数据填写完成后，图表基本已绘制完成。接下来，只需在左侧导航栏的图表菜单下点击Data 1，选择图表类型为“摘要数据”中的第三个选项，即可查看初步的图表绘制结果，如下图所示：

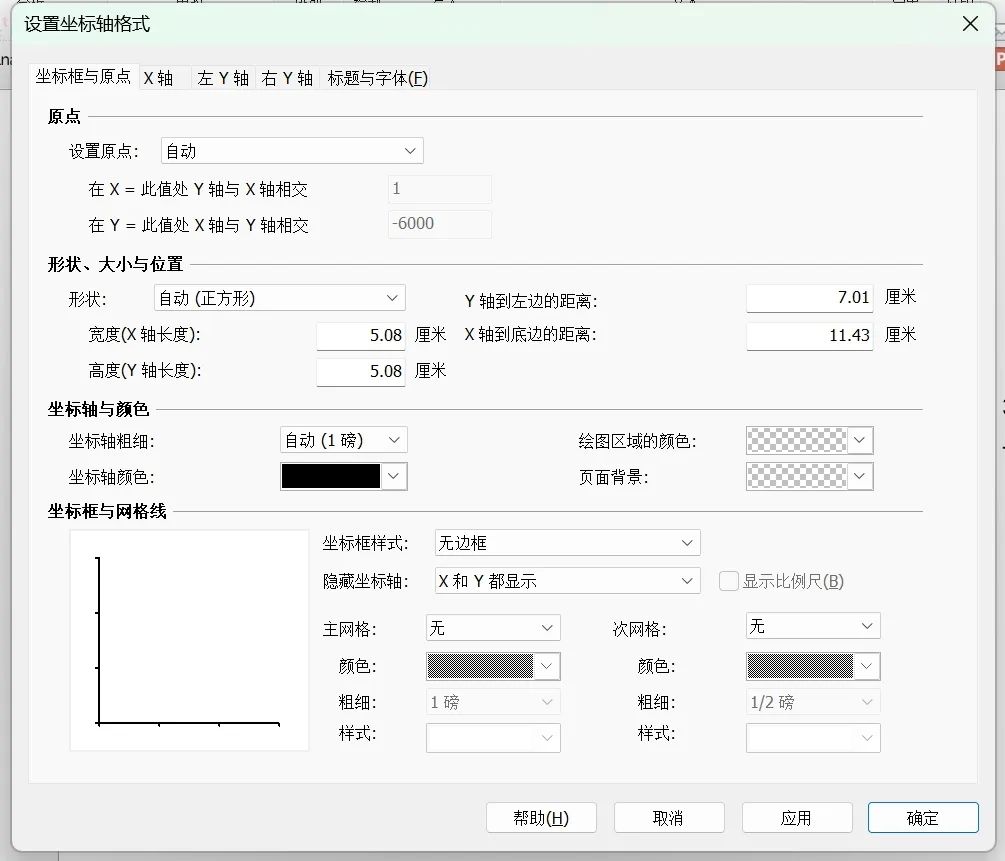

        如果不喜欢“矮胖”的宽图表，可以通过双击坐标轴来调整图表的比例。在弹出的设置窗口中，进入坐标框与原点选项卡，将形状从默认的宽改为正方形或高。此外，您还可以修改坐标轴的“包围”方式，以更好地控制图表的外观，具体设置如图所示：

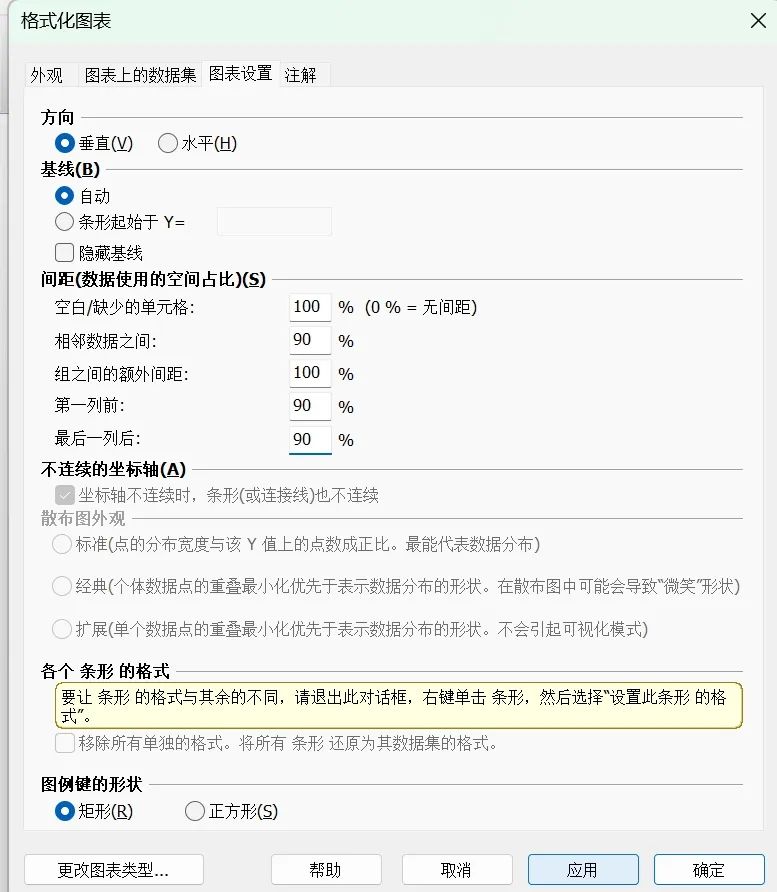

        当然也可以设置图表的宽和高，或者用鼠标选中坐标后改变坐标轴的长度。还可以改变坐标轴的粗细、颜色、标签字体、颜色等。比较重要的是调整柱子的间距（其实也是调整柱子的宽度），方法如下：

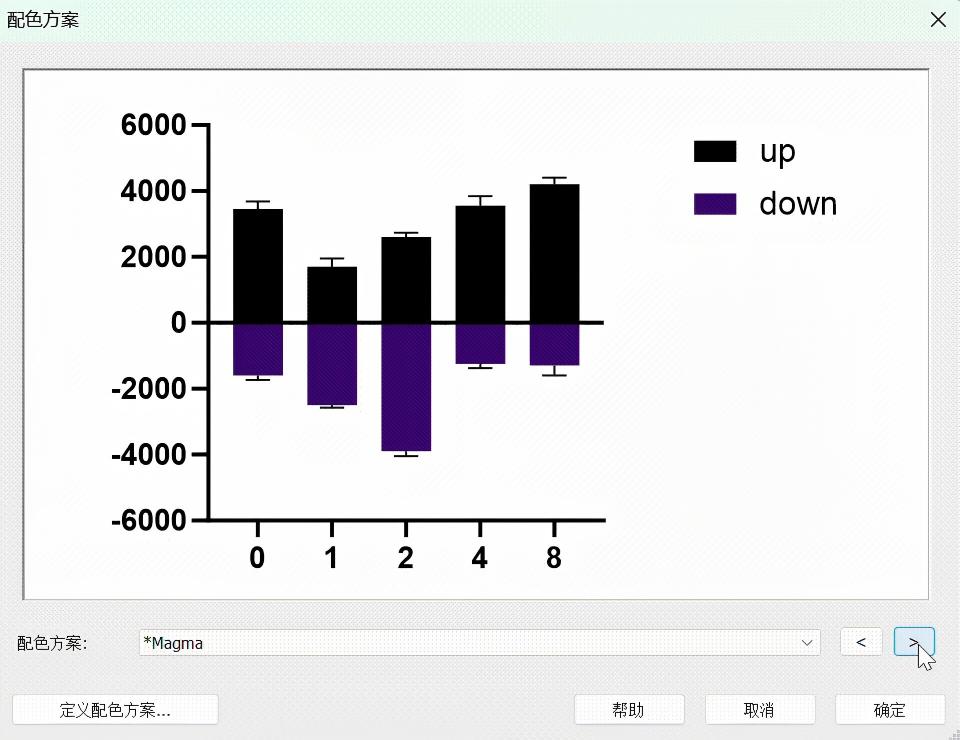

        如果不喜欢黑白的图，可以通过更改菜单或更改颜色按钮对表标的进行的自定义颜色调整，Prism也内建许多模板，可以选择自己喜欢的样式（见下图）。如果没有喜欢的，也可以自己调颜色，比如把坐标轴的颜色改为黑色。

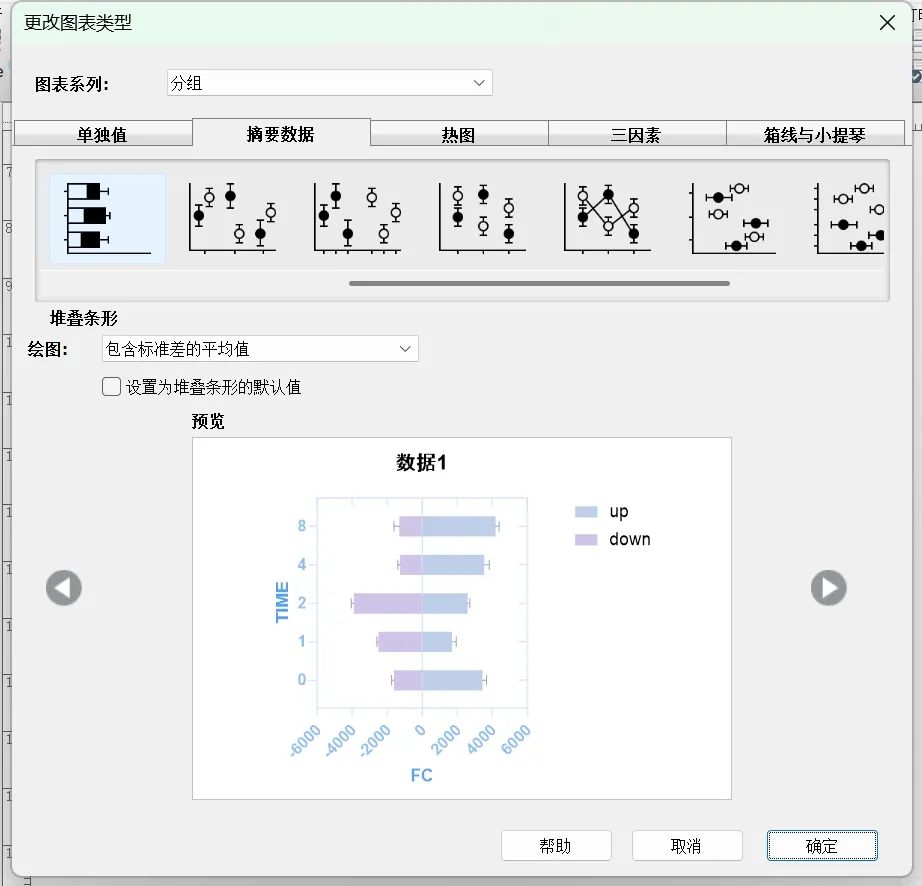

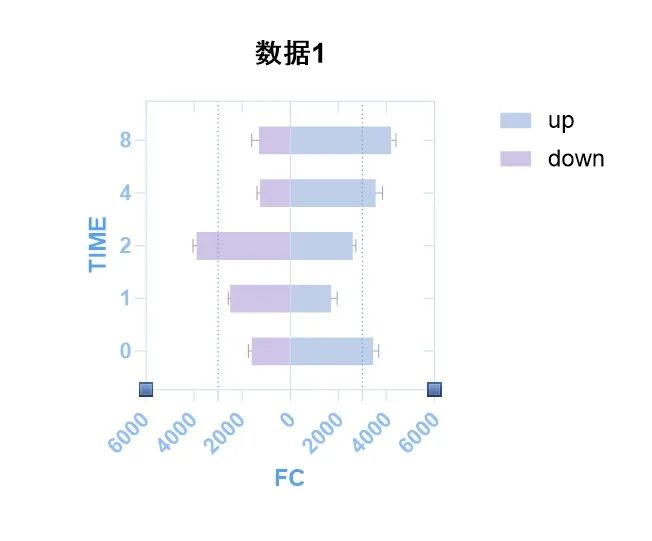

        你也可选择横向的对称条形图，双击坐标轴的标题可以进行内容修改。

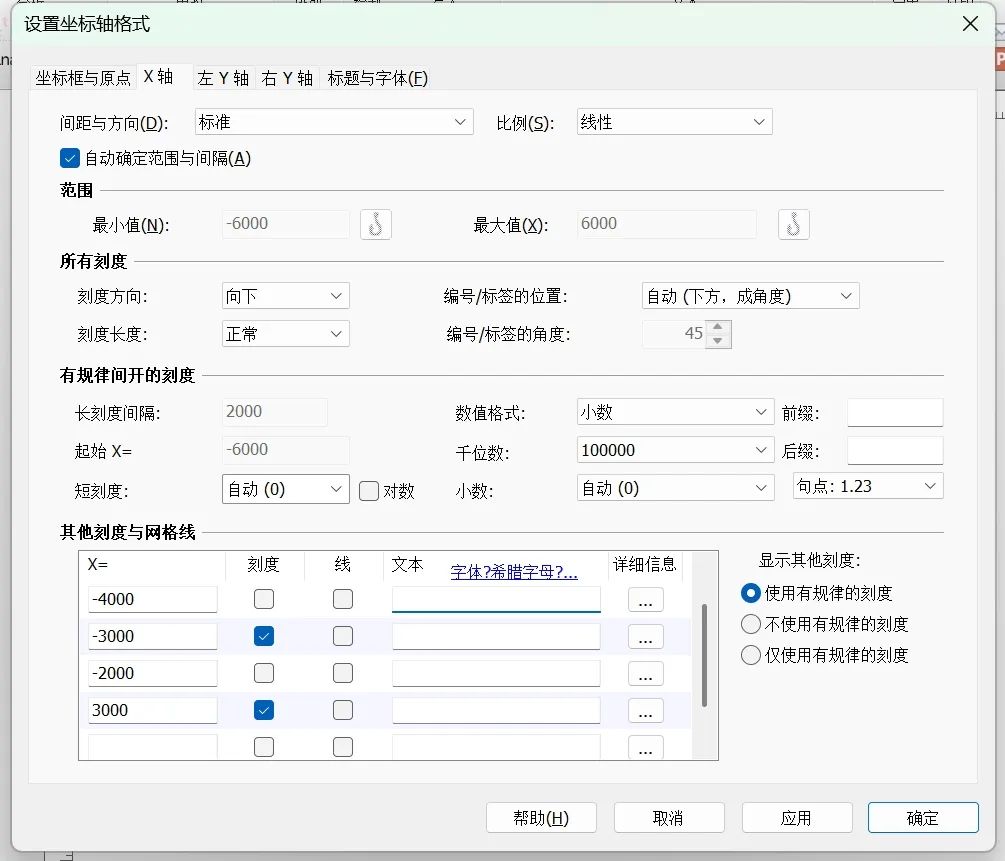

        接下来就是双击坐标轴或刻度标签，可以自定义刻度标签的内容，如下图，还可以在指定刻度的位置添加辅助线，点击右侧“...”按钮可以设置辅助线外观。

        最终的效果如下：

图表导出

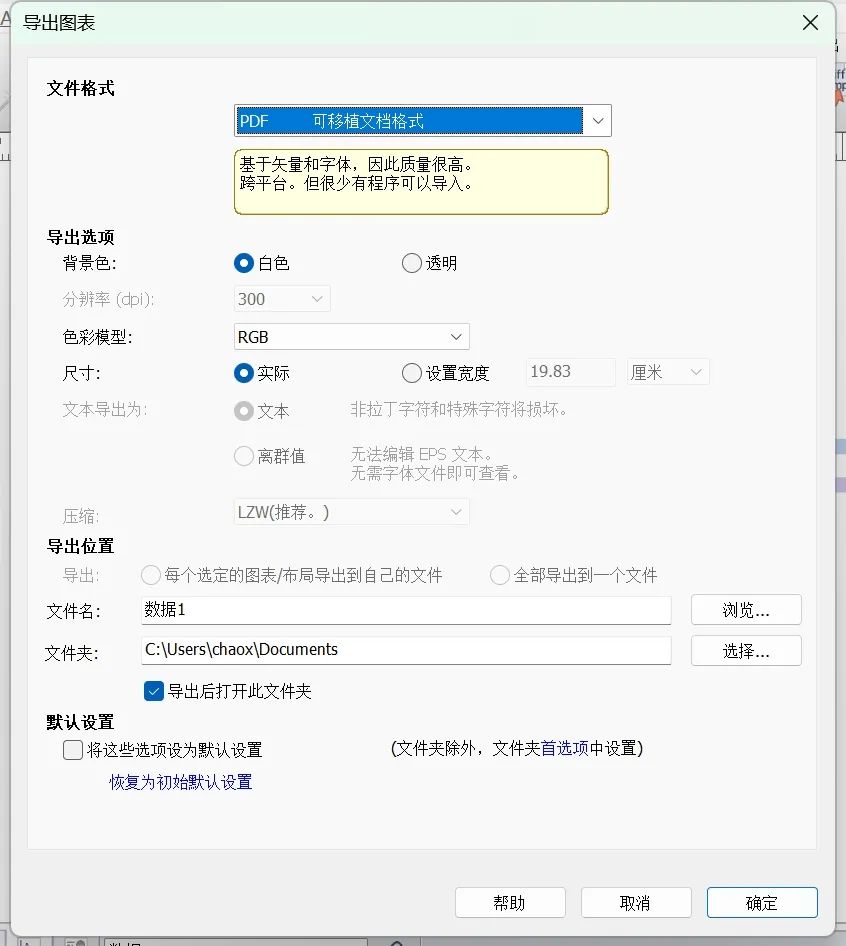

        通过文件-导出，导出所需格式的图片，如下图，前5种是矢量图格式，无需设置dpi。最后，建议通过File\Save保工程文件，以便反复调整。
